製品ラインナップ > ゴム製継手

LVコネクタ

 A joint reliance TOZEN



    ゴム製可とう伸縮継手　樹脂管用差込みタイプ

  LVコネクタ





塩ビ管（VP・VU）と差込み接着するだけの簡単施工



●施工性

●埋ゴム

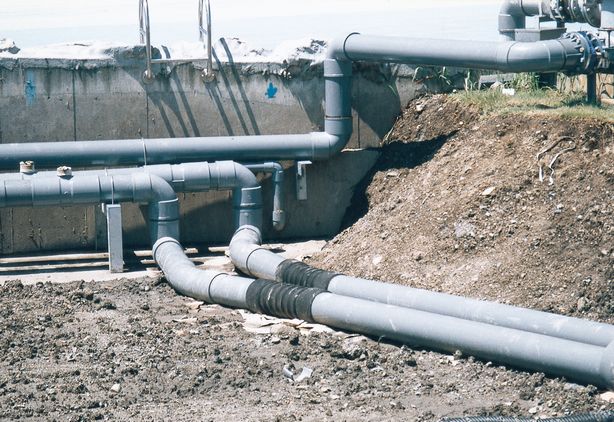

用途

●軟弱地盤管路の変位吸収に

●構造物と配管の縁切りに

●河川・道路・軌道の横断管路に

●水管橋の前後に

●人孔の取出しに

●配管の熱膨張の吸収に

製品仕様

呼び径　50A～300A

偏心量 区分 露出・ 埋設区分 最高 使用圧力 MPa{kgf/cm²} 100mm 偏心用 200mm 偏心用
図面 (PDF) CAD (DFX) 図面 (PDF) CAD (DFX)
100mm偏心用 200mm偏心用 露出・埋設兼用 負圧 : -0.1MPa {-760mmHg} 0.5｛5.1｝以下 PDF DXF PDF DXF
温度  －10℃～60℃以下



   特 長
施工性
差込み接着するだけで施工が簡単です。施工要領については下図をご参照ください。
埋ゴム
内面ストレートですから汚泥の沈殿がありません。

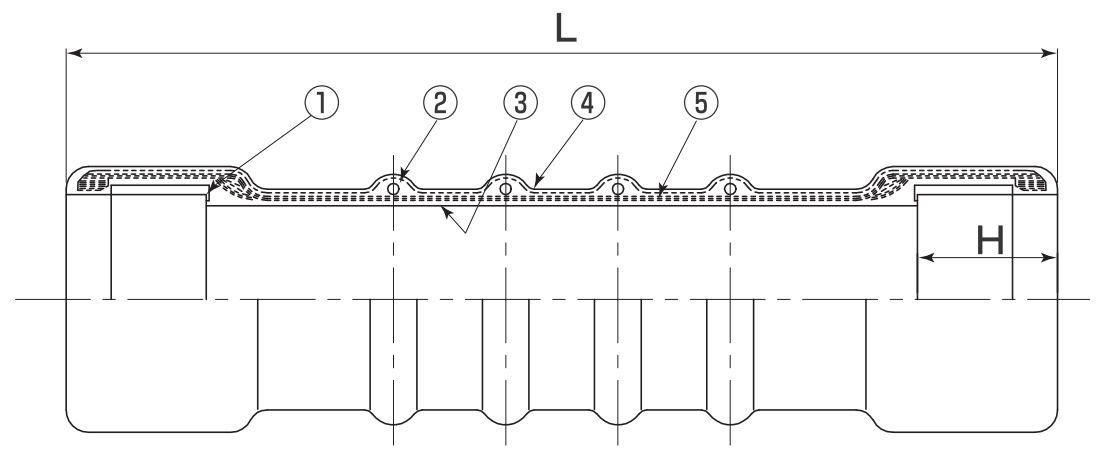

   構 造



ゴム製可とう伸縮継手　樹脂管用差込みタイプ LVコネクタ : 塩ビ管（VP・VU）と差込み接着するだけの簡単施工
番号 　名 称 　材 質
1  差込口 塩ビ（PVC）
2  補強リング SS400
3  内面ゴム

EPDM（SK10）
4  外面ゴム

EPDM（SK10）
5  補強コード 合成繊維


●当製品は露出・埋設兼用です。　
●当製品は内面がフラットな埋ゴムタイプです。
●ゴム材の変更不可。




   寸法および許容変位量
呼び径 H [mm] 100mm偏心用　4山 [mm] 200mm偏心用　6山 [mm]
    L 伸び 縮み 質量[Kg] L 伸び 縮み 質量[Kg]
50   50  500  40  50 1.9  650  60  70 2.4
65  60 500  40  50 2.2  650  60   70  3.0
80  65 500  40  50 2.7   650   60  70 3.4
100  75 500  40  50 3.6   650   60  70 4.6
125  90 600  40  50 5.0  700  60  70 6.0
150  110 600  40  50 8.0  750  60  70 9.0
200  130 600  40  50 10  750  60  70 12
250  130 700  40  50 14  850  60  70 17
300  130 700  40  50 18  850  60  70 23




●各変位は許容変位量の範囲でご使用ください。
●表中に示す各変位量は、偏心量も含めて単独変位の場合を示しますので複合変位の場合は補正を要します。
　補正方法については「取扱上の注意」、または「TOZEN HP」をご参照ください。











   施工要領
ゴム製可とう伸縮継手　樹脂管用差込みタイプ LVコネクタ : 塩ビ管（VP・VU）と差込み接着するだけの簡単施工  ゴム製可とう伸縮継手　樹脂管用差込みタイプ LVコネクタ : 塩ビ管（VP・VU）と差込み接着するだけの簡単施工  ゴム製可とう伸縮継手　樹脂管用差込みタイプ LVコネクタ : 塩ビ管（VP・VU）と差込み接着するだけの簡単施工

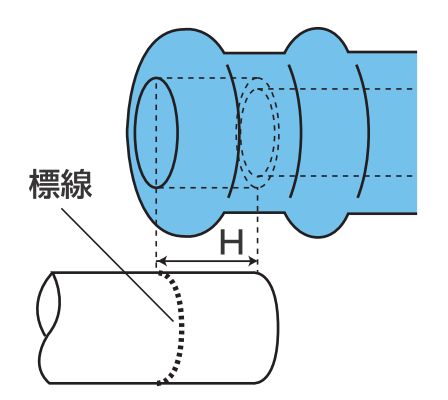

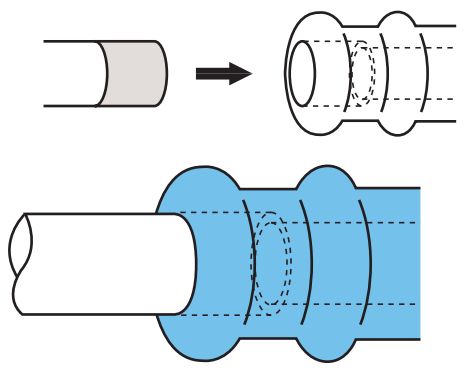

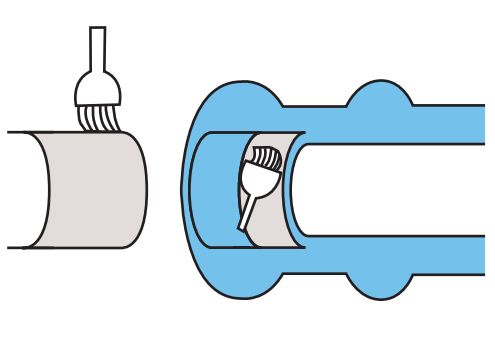

 差し口の端部からＨ寸法を測り標線としてマーキングします。  受口内面の口金部と差し口外面（標線まで）に接着剤を塗布します。  差し口を標線位置まで差込み、乾燥後接着完了。




ゴム製可とう伸縮継手　樹脂管用差込みタイプ LVコネクタ : 塩ビ管（VP・VU）と差込み接着するだけの簡単施工



 Note： 当カタログは、予告なく仕様を変更することがありますので、あらかじめご了承ください。
