LCコネクタ

 A joint reliance TOZEN



    ゴム製可とう伸縮継手　フランジタイプ

  LCコネクタ





塩ビ管（樹脂管）などに対応したタイプ。



●塩ビ管対応

用途

●軟弱地盤管路の変位吸収に

●構造物と配管の縁切りに

●河川・道路・軌道の横断管路に

●水管橋の前後に

●人孔の取出しに

●配管の熱膨張の吸収に

●ポンプなどの振動吸収に

製品仕様

呼び径　　15A～1500A

偏心量 区分 露出・ 埋設区分 使用 圧力 最高 使用圧力 MPa{kgf/cm²} 100mm 偏心用 200mm 偏心用
図面 (PDF) CAD (DFX) 図面 (PDF) CAD (DFX)
100mm 偏心用 200mm 偏心用 露出用 負圧 : 使用不可 低圧 0.2{2.0}以下 PDF DXF PDF DXF
中圧 0.5{5.1}以下 PDF PDF
高圧 1.0{10.2}以下 PDF PDF
埋設用 負圧 : －0.1MPa {－760mmHg} 低圧 0.2{2.0}以下 PDF PDF
中圧 0.5{5.1}以下 PDF PDF
高圧 1.0{10.2}以下 PDF PDF



   特 長
塩ビ管対応

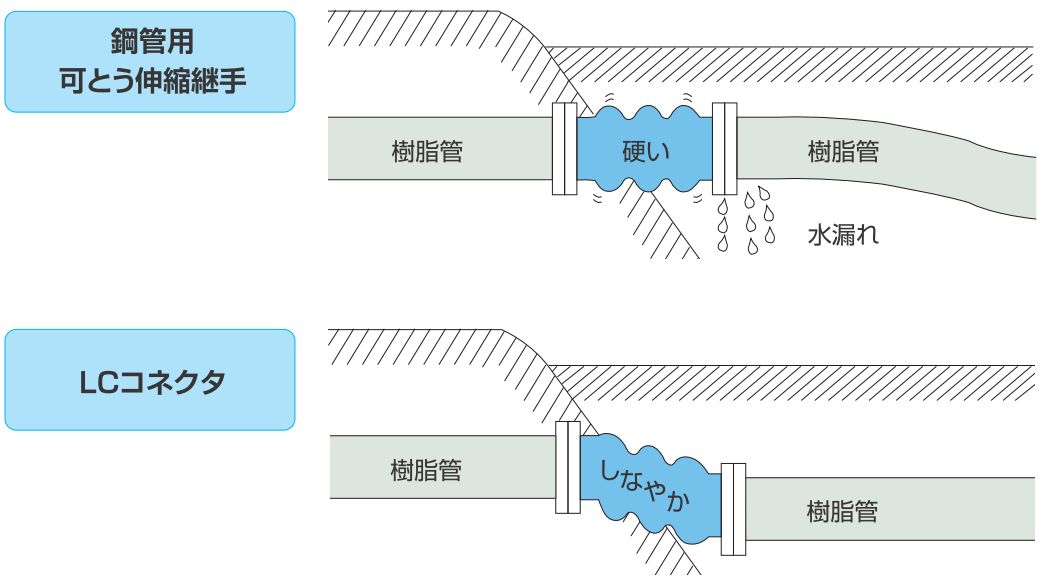

LCコネクタは、樹脂管への接続を考慮し、LSコネクタに比べ、変位時に生じる接続配管への負荷を軽減した継手です。
 ゴム製可とう伸縮継手　フランジタイプ LCコネクタ : 塩ビ管（樹脂管）などに対応したタイプ




   構 造

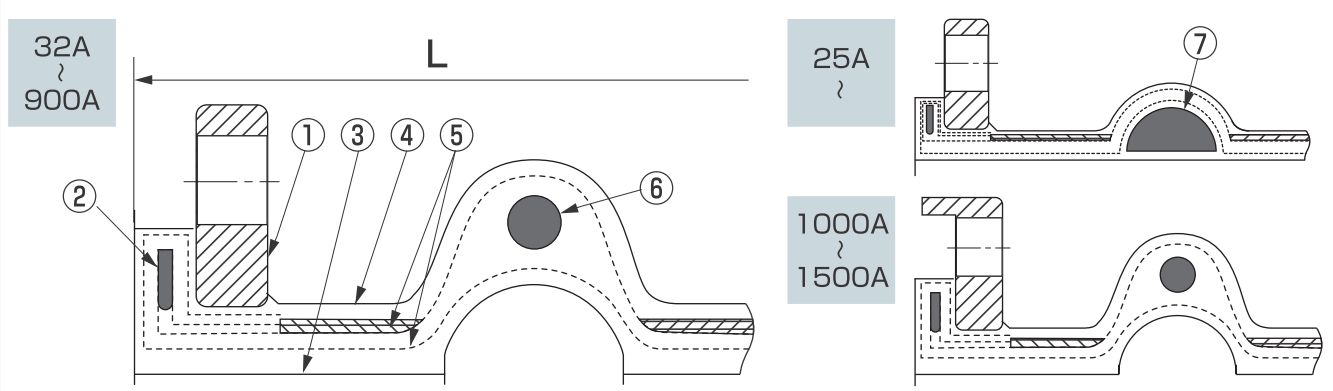

Flange Type LS-Connector : 4 types of LS connectors are available, which 20 mm, 50 mm, 100 mm, 200 mm of eccentricity.

番号 　名 称 　材 質
1  フランジ SS400
2  補強リング SS400
3  内面ゴム

EPDM（SK10）
4  外面ゴム

EPDM（SK10）
5  補強コード 合成繊維
6  補強リング

SS400
7  充填物 特殊高分子ゴム


●当製品は露出用と埋設用があり、左図は埋設用の場合を示します。　
●25A以下は内面がフラットな埋ゴムタイプです。
●32A以上についても埋ゴムタイプの製作は可能です。　
●15Aの5Kフランジは製作不可です。




   寸法および許容変位量
呼び径 100mm偏心用　3山 [mm] 200mm偏心用　4山 [mm]
    L 伸び 縮み 質量[Kg] L 伸び 縮み 質量[Kg]
15   350  40 60 2.8 450 40 60 3.4
20   350  40 60 3.2 450 40  60  3.8
25   350  40 60 3.6 450 40 60 4.3
32   350  40 60 4.4 450 40 60 5.3
40   350  40 60 5.2 450 40 60 6.3
50   350  40 60 6.2 450 40 60 7.4
65   350  40 60 8.0 450 40 60 9.5
80   350  40 60 9.1 450 40 60 11
100   350  40 60 11 450 40 60 13
125   350  40 60 15 450 40 60 17
150   500  40 60 20 600 40 60 22
200   500  40 60 26 600 40 60 28
250   500  40 60 37 600 40 60 43
300   550  40 60 46 650 40 60 55
350   550  50 70 59 650  50  70 68
400     550  50 70 74 650  50  70 85
450   550  50 70 95 650 50 70 105
500   550  50 70 110 650 50 70 125
600   550  50 70 145 650 50 70 168
700   650  50 70 170 750 50 70 197
800   650  50 70 190 750 50 70 225
900   650  50 70 220 750 50 70 254
1000   700  50 70 250 800 50 70 287
1100   700  50 70 280 800 50 70 324
1200   700  50 70 310 800 50 70 357
1350   700  50 70 370 800 50 70 420
1500   750  50 70 590 950 50 70 680




●質量は埋設用の場合を示します。　●各変位は許容変位量の範囲でご使用ください。
●表中に示す各変位量は、偏心量も含めて単独変位の場合を示しますので複合変位の場合は補正を要します。　補正方法については「取扱上の注意」、または「TOZEN HP」をご参照ください。
●15Aの接続方法については他の製品と異なります。
