SF-6700

套管焊接型

不锈钢柔性软管

ST-6700

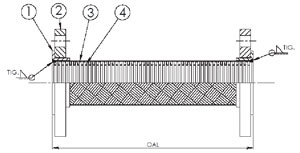

编号 部件名称 材质 数量
1 搭接环 SUS304 2
2 标准法兰盘 SS400 2
3 钢丝编织层 SUS304 1
4 柔性管 SUS304 1



最高工作温度 : 250°C
最大工作压力 : 10 bar
破裂压力 : 40 bar
适用液体 : 水、热水、油、蒸汽、气体、空气、化学物质等

●所有与液体接触的部件均采用了不锈钢材质。

●更长的有效长度，允许出现更大的横向位移。

●法兰盘钻孔符合JIS10K、ANSI150和PN10标准。

●有关其他材质、压力、温度和位移设计型式请向我们咨询。

规格

尺寸 最小弯曲半径(mm) 横向位移 无效长度(mm)
300mm. OAL 400mm. OAL 500mm. OAL
15A 190 50 72 94 36
20A 200 48 71 94

36
25A 240 48 71 98 36
32A 300 41 61 82 40
40A 360 39 62 84 41
50A 450 34 65 76 41
65A 490 28 51 72 50
80A 600 23 45 66 54
100A 800 16 36 57 54
