製品ラインナップ > 防振材

TSHシリーズ

吊り型防振スプリング



より高い振動吸収を実現。



特長

● 豊富なラインナップで軽量物から重量物まで選定に困りません。
● ゴム部品の多用化で低周波から高周波の振動、騒音対策に活躍します。
● ゴムブーツの装着により金属バネの防錆効果と耐食効果の長寿寿命な防振材です。(TSH-005H～TSH-300H)。
● 標準製品のハンガー金具は全て同じ外形寸法で、小型かつ軽重量で施工が容易です。
● 弊社防振製品の共通部品採用により、低コストを実現しました。

用途

横走り配管、ダクト、送風機、ファンコイルユニット、エアコンなどの天吊り機器の防振支持に用いる防振材です。

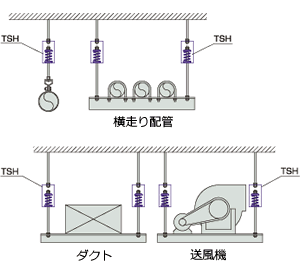

設置例

設置例

製品型式/性能

製品型式 使用荷重範囲　N(kgf)
TSH-005H ～59(～6)
TSH-010H 59～98(6～10)
TSH-015H 98～147(10～15)
TSH-020H 147～147(10～15)
TSH-030H 216～304(22～31)
TSH-045H 304～441(31～45)
TSH-065H 441～637(45～65)
TSH-090H 637～912(65～93)
TSH-130H 912～1314(93～134)
TSH-200H 1314～1961(134～200)
TSH-250H 1961～2452(200～250)
TSH-300H 2452～2942(250～300)
TSH-450※ 2942～4413(300～450)
TSH-600※ 3923～5884(400～600)
TSH-825※ 5394～8090(550～825)
TSH-1100※ 7355～10787(750～1100)

※受注生産品(納期はお問合せください)
