製品ラインナップ > 防振材

PTHシリーズ

吊型防振ゴム



配管・ダクト・天吊り機器の
防振対策に。



特長

● 豊富な製品アイテムにより軽荷重から大荷重まで支持が可能です。

● ゴムよケースが組立て済みの製品なので施工性に優れています。

● 国土交通省仕様のダブルナット取付が可能です。

● シングル型とダブル型を用意し、目的用途に応じた選定が可能です。

用途

横走り配管、ダクト、送風機、ファンコイルユニット、パッケージエアコン、ラインポンプなどの設備機器の懸垂支持に用いる防振ゴムです。

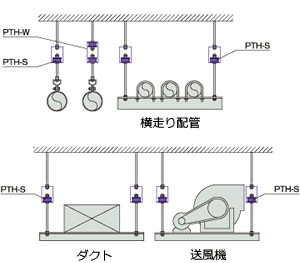

設置例

設置例

製品型式/性能

製品型式 使用荷重範囲 N（kgf）
PTH - 22S・22W 69～ 147( 7～15)
PTH - 30S・30W 98～ 441(10～45)
PTH - 40S・40W 294～ 883(30～90)
PTH - 50S・50W 686～1765(70～180)
PTH - 60S・60W 1373～2746(140～280)
PTH - 80S・80W 2157～4903(220～500)
PTH -100S・100W 3923～8336(400～850)
PTH-100hS・100hW 6865～12749(700～1300)
選択
選択にチェックして頂き、カタログオーダーにてチェックした商品をダウンロード出来ます。
